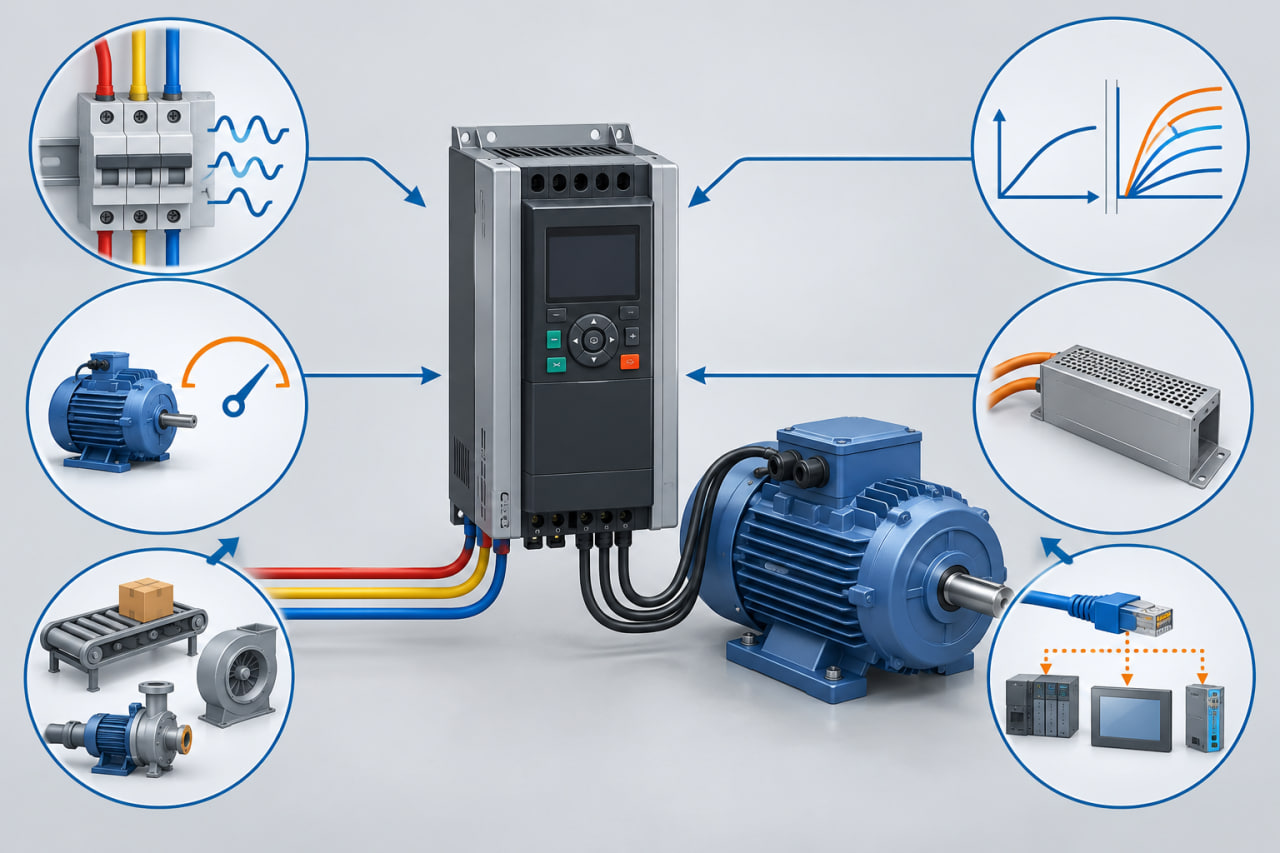

Как выбрать преобразователь частоты для электродвигателя

Преобразователь частоты регулирует скорость вращения электродвигателя, обеспечивает плавный пуск и остановку, помогает снизить механические нагрузки и автоматизировать работу привода. Но для надёжной системы недостаточно выбрать «частотник» той же мощности, что указана на шильдике двигателя. Необходимо проверить ток, напряжение, тип нагрузки, перегрузочную способность, способ управления и условия эксплуатации.

Ниже разберём, как подобрать преобразователь частоты для насоса, вентилятора, конвейера, станка, мешалки, подъёмного механизма или другого промышленного оборудования.

1. Соберите данные двигателя и механизма

Перед подбором перепишите со шильдика электродвигателя:

• номинальную мощность, кВт;
• номинальное напряжение и схему соединения обмоток;
• номинальный ток, А;
• частоту, Гц;
• номинальную частоту вращения, об/мин;
• коэффициент мощности и КПД, если они указаны;
• режим работы и класс изоляции.

Дополнительно определите характеристики механизма: требуемый диапазон скоростей, характер нагрузки, продолжительность разгона и торможения, частоту пусков, момент на низких оборотах и вероятность заклинивания.

Если шильдик двигателя нечитаем или данные неизвестны, выбирать преобразователь только по приблизительной мощности рискованно. Сначала следует найти паспорт двигателя либо измерить и уточнить параметры привода.

2. Проверьте напряжение и число фаз

Входное напряжение преобразователя должно соответствовать питающей сети, а выходное — напряжению двигателя при выбранной схеме соединения обмоток.

Распространённые варианты:

• однофазный вход 220 В — трёхфазный выход 220 В;
• трёхфазный вход 380 В — трёхфазный выход 380 В;
• трёхфазный вход 690 В — трёхфазный выход соответствующего класса напряжения.

Например, двигатель с маркировкой 220/380 В обычно рассчитан на соединение «треугольник» при 220 В и «звезда» при 380 В. Если используется преобразователь с однофазным входом 220 В и трёхфазным выходом 220 В, обмотки такого двигателя, как правило, соединяют «треугольником». Окончательную схему всегда проверяют по шильдику и документации двигателя.

Обычный преобразователь с питанием 220 В не формирует на выходе 380 В. Для такой задачи требуется специальная повышающая модель либо двигатель с подходящим напряжением обмоток.

3. Подбирайте преобразователь по току, а не только по мощности

Мощность двигателя помогает определить первоначальный типоразмер, но решающим параметром является выходной ток преобразователя:

I_вых ПЧ ≥ I_{ном двигателя}.

Номинальный выходной ток преобразователя должен быть не меньше тока двигателя в рабочем режиме. При тяжёлом пуске, ударной нагрузке, частых разгонах или высокой температуре может потребоваться следующий типоразмер.

Нельзя автоматически считать, что преобразователь на 5,5 кВт подходит к любому двигателю такой же мощности. Токи двигателей одной мощности различаются в зависимости от напряжения, частоты вращения, КПД и конструкции. Кроме того, производители могут указывать для одной модели две мощности: для тяжёлого и насосно-вентиляторного режима.

4. Определите тип нагрузки

Характер нагрузки влияет на необходимую перегрузочную способность и алгоритм управления.

Насосы и вентиляторы

Для центробежных насосов и вентиляторов характерен переменный момент: при снижении скорости требуемый момент уменьшается. Обычно для них подходят специализированные или общепромышленные преобразователи с функциями ПИД-регулирования, автоматического перезапуска, «подхвата» вращающегося двигателя и контроля аварийных режимов.

Регулирование скорости насосов и вентиляторов часто даёт экономию электроэнергии по сравнению с дросселированием потока заслонкой или клапаном. Фактический эффект зависит от графика нагрузки, характеристик сети и диапазона регулирования.

Конвейеры, станки, мешалки и экструдеры

Этим механизмам чаще требуется постоянный момент в широком диапазоне скорости. При выборе особенно важны номинальный ток, перегрузка, качество векторного управления и способность поддерживать момент на низких оборотах.

Подъёмные механизмы и приводы с большой инерцией

Для кранов, лебёдок, подъёмников, центрифуг и тяжёлых маховиков нужен привод, рассчитанный на высокую перегрузку и эффективное торможение. Учитывают удержание груза, управление механическим тормозом, тормозной модуль, резистор и требования функциональной безопасности. Общепромышленная модель без специализированных функций может не подойти.

5. Выберите способ управления двигателем

Скалярное управление U/f

Преобразователь поддерживает заданное соотношение напряжения и частоты. Это простое и экономичное решение для вентиляторов, насосов и механизмов, не требующих точного момента на малой скорости.

Бездатчиковое векторное управление

Параметры вращения оцениваются математической моделью без энкодера. Такой режим обеспечивает лучший момент на низких оборотах, более стабильную скорость и быструю реакцию на изменение нагрузки. Он подходит для конвейеров, станков, мешалок и многих общепромышленных приводов.

Векторное управление с обратной связью

Скорость и положение контролируются по сигналу энкодера. Решение применяют, когда нужны высокая точность, полный момент на малой скорости, позиционирование или строгий контроль динамики. Необходимо проверить наличие платы обратной связи и совместимость её входов с энкодером.

Для корректной работы векторного режима в преобразователь вводят паспортные данные двигателя и выполняют автонастройку в соответствии с руководством производителя.

6. Оцените перегрузочную способность

Перегрузочная способность показывает, какой повышенный ток преобразователь может выдавать и как долго. Например, значение 150 % в течение 60 секунд означает, что устройство кратковременно выдерживает ток в полтора раза выше номинального при условиях, определённых производителем.

Для насосов и вентиляторов обычно достаточно умеренной перегрузки. Конвейеру с загруженным пуском, дробилке, компрессору или мешалке с вязким продуктом требуется больший пусковой момент и более тяжёлый режим. Сравнивать следует не только процент, но и продолжительность перегрузки, период восстановления и допустимую частоту повторения.

Преобразователь не компенсирует неправильно выбранный двигатель. Если двигателю физически не хватает момента, увеличение мощности частотника само по себе проблему не решит.

7. Рассчитайте разгон и торможение

Слишком короткое время разгона может вызвать перегрузку по току, а слишком быстрое торможение — рост напряжения в звене постоянного тока и аварийное отключение.

Если механизм должен часто и быстро останавливаться, проверьте:

• наличие встроенного тормозного ключа;
• возможность подключения тормозного резистора;
• допустимое сопротивление и мощность резистора;
• энергию и частоту торможений;
• необходимость рекуперативного блока.

Тормозной резистор выбирают не только по мощности двигателя, но и по инерции механизма, требуемому времени остановки и числу торможений в единицу времени. Подходящие компоненты можно найти среди аксессуаров для преобразователей частоты.

8. Определите нужные входы, выходы и интерфейсы

Заранее составьте перечень сигналов управления. Могут потребоваться:

• дискретные входы «Пуск», «Стоп», «Реверс» и выбор фиксированных скоростей;
• аналоговый вход 0–10 В или 4–20 мА для задания скорости;
• аналоговый выход для передачи частоты или тока;
• релейный выход «Работа» или «Авария»;
• импульсный вход;
• входы безопасного отключения момента STO;
• интерфейс RS-485 с Modbus RTU;
• Ethernet, CANopen, Profibus, Profinet или другой промышленный протокол;
• встроенный ПИД-регулятор;
• подключение внешнего пульта или энкодера.

Число клемм само по себе ничего не гарантирует: нужно проверить назначение, электрические уровни и возможность программирования каждого входа и выхода.

9. Учтите монтаж и окружающую среду

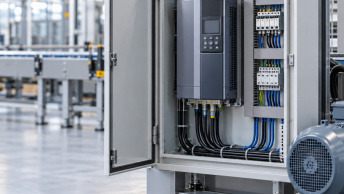

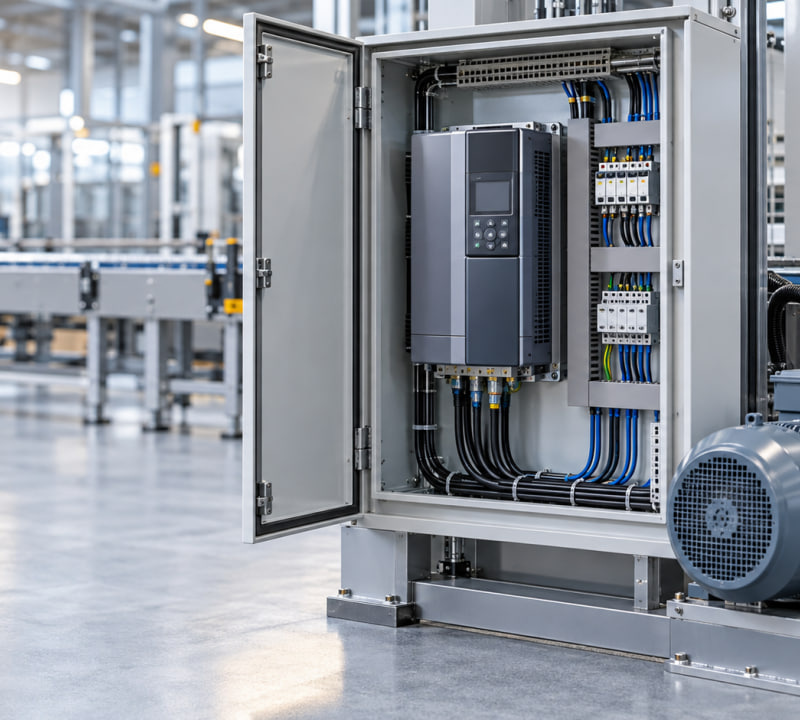

Большинство преобразователей рассчитано на установку внутри шкафа управления. При выборе проверяют:

• степень защиты IP;
• температуру и влажность;
• высоту над уровнем моря;
• наличие пыли, конденсата и агрессивных веществ;
• требуемые вентиляционные зазоры;
• способ охлаждения;
• допустимость монтажа вплотную;
• необходимость снижения выходного тока при высокой температуре или высоте.

Для монтажа вне шкафа используют модели с повышенной степенью защиты, например IP54 или IP55, если это допускают условия конкретного объекта. Установка обычного IP20 в герметичный небольшой ящик без расчёта отвода тепла приводит к перегреву.

10. Проверьте кабель, электромагнитную совместимость и дроссели

Выходное напряжение преобразователя имеет импульсную форму. Поэтому длина моторного кабеля, его экранирование, способ заземления и прокладка влияют на двигатель, преобразователь и соседнее оборудование.

При длинном кабеле могут потребоваться моторный дроссель или синусный фильтр. Сетевой дроссель помогает ограничить токовые импульсы и снизить влияние преобразователя на питающую сеть. Тип и номинал защитных и фильтрующих компонентов выбирают по руководству конкретной модели.

Силовые кабели прокладывают отдельно от цепей датчиков и связи. Экран и защитное заземление подключают по схеме производителя. Обычное устройство защитного отключения может некорректно работать из-за токов утечки преобразователя — тип защитного аппарата должен соответствовать проекту и требованиям изготовителя.

11. Убедитесь, что двигатель подходит для частотного регулирования

При снижении частоты вращения вентилятор на валу двигателя охлаждает его хуже. Если двигатель долго работает на малой скорости с номинальным моментом, может потребоваться независимая вентиляция или увеличение типоразмера двигателя.

При работе выше номинальной частоты двигатель переходит в зону ослабления поля: доступный момент уменьшается. Допустимую максимальную скорость ограничивают подшипники, балансировка ротора и механика приводимого оборудования.

Для старых двигателей, длинных кабелей и двигателей высокого напряжения отдельно оценивают стойкость изоляции к импульсным перенапряжениям и риск подшипниковых токов. При необходимости применяют выходные фильтры, изолированные подшипники или другие меры защиты.

Пример подбора

Исходные данные: трёхфазный асинхронный двигатель 7,5 кВт, 380 В, номинальный ток 15,6 А приводит конвейер. Питание объекта — три фазы 380 В. Конвейер запускается под нагрузкой, скорость регулируется в диапазоне 20–50 Гц, требуется управление от ПЛК по Modbus RTU.

Последовательность выбора:

1. Выбираем преобразователь с входом и выходом 3 × 380 В.
2. Выходной ток должен быть не ниже 15,6 А в тяжёлом режиме.
3. Для запуска загруженного конвейера выбираем модель с векторным управлением и подходящей перегрузочной способностью.
4. Проверяем наличие RS-485 и поддержку Modbus RTU.
5. Оцениваем требуемое время остановки. Если свободного выбега недостаточно, рассчитываем динамическое торможение и проверяем наличие тормозного ключа.
6. Проверяем допустимую длину моторного кабеля, температуру шкафа и условия снижения номинального тока.

Если модель на 7,5 кВт имеет выходной ток ниже 15,6 А в выбранном режиме или не выдерживает требуемую перегрузку, следует перейти на следующий типоразмер.

Можно ли подключить несколько двигателей к одному преобразователю

Такое решение возможно для группы двигателей, которые должны одновременно работать с одинаковой частотой, но требует отдельного расчёта. Номинальный ток преобразователя выбирают по суммарному току двигателей с необходимым запасом. Каждый двигатель защищают от перегрузки индивидуально.

Автонастройка и точное векторное управление для группы обычно неприменимы: чаще используют скалярный режим. Подключать и отключать отдельные двигатели на выходе работающего преобразователя нельзя, если производитель прямо не предусматривает такой режим и соответствующую коммутацию.

Частые ошибки при выборе

1. Подбирать преобразователь только по мощности двигателя, не проверяя ток.
2. Путать входное и выходное напряжение.
3. Не учитывать тяжёлый пуск и перегрузочную способность.
4. Выбирать скалярную модель для привода, которому нужен высокий момент на низкой скорости.
5. Не рассчитывать торможение инерционного механизма.
6. Устанавливать IP20 в пыльном или влажном месте без подходящего шкафа.
7. Игнорировать длину моторного кабеля и требования электромагнитной совместимости.
8. Долго эксплуатировать самовентилируемый двигатель на малой скорости без проверки нагрева.
9. Коммутировать контактор между работающим преобразователем и двигателем.
10. Не предусматривать аварийное отключение и требуемые функции безопасности.

Чек-лист перед заказом

Убедитесь, что определены:

• напряжение и число фаз питающей сети;
• напряжение, мощность и номинальный ток двигателя;
• тип нагрузки и требуемый пусковой момент;
• диапазон регулирования скорости;
• скалярный или векторный режим управления;
• допустимая перегрузка;
• время разгона и торможения;
• необходимость тормозного резистора или рекуперации;
• входы, выходы и протокол связи;
• степень защиты и условия монтажа;
• длина кабеля, фильтры и дроссели;
• требования к безопасности и резервированию.

В каталоге «Пневмокипавтоматики» представлены преобразователи частоты для общепромышленных механизмов, насосов, вентиляторов и тяжёлых приводов. Для точного подбора желательно передать специалисту фотографию шильдика двигателя, описание механизма, параметры сети, диапазон скоростей и требуемое время разгона и остановки.

Монтаж, подключение и настройку преобразователя должен выполнять квалифицированный специалист в соответствии с проектом, руководством производителя и действующими требованиями электробезопасности.
